解说灌装机机构之量杯式灌装机构

发布时间:2020-04-13 点击次数:895

  我们都知道灌装机按照不同的分类方式有着不同种的类别,灌装机的丰富也看出它们的机构方面也有很大的不同,其中按灌装工作时的压力,灌装机构可分为:常压灌装机构,等压灌装机构,加压灌装机构,真空灌装机构。

  今天,星火就针对常压灌装机构之中的量杯式灌装机构给予详细的介绍:
  量杯式灌装机构是利用一定容积的量杯量取药液,再通过灌装阀将药液槽装到容器中,达到定量灌的目的。

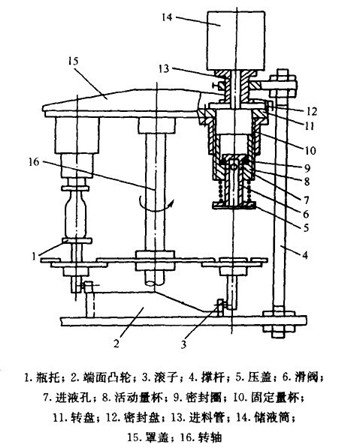

  工作原理:容器上升→5被顶起,6被压缩→量杯8上升被顶出液面→阀体6上连接通道与量杯上下两个小孔接通,液体靠自自重下流。
  容器下降→弹簧7恢复→5下降→通道被切断,量杯下沉。

  容器的移动与升降由专门的输送带和升降机构来控制,此处用凸轮来带动,凸轮动力源为电动机,量杯设计为可调量杯。
  主要机构部件:灌装主体部分、药瓶升降机构(包括凸轮、瓶托板)、电机、减速箱(或者直接使用带减速的电动机)

  灌装容器的升降是靠凸轮的转动来完成的。为了保证容器的运动平稳,凸轮不与容器直接接 触,而是凸轮与上端设计有瓶托板的顶杆相连。固定容器水平方向自由度由瓶托板上圆形装置来作用。本灌装机构为可调式。由于托板与灌装口的相对位置是不变的,所以要通过在托板上放置放不同厚度及大小的垫板,来使不同规格的三种药瓶上升到同一灌装高度。
  以上就是灌装机机构中量杯式灌装机构的一些简单介绍,大家从而可以对该种机构有充分的认知,从而在灌装机的认识程度上有一个小幅度的上升。
